Проектирование систем связи


  Проектирование — это процесс (разработки системы), который обладает определённой структурой, то есть последовательностью и составом стадий и этапов, совокупностью процедур и привлекаемых технических средств, взаимодействием участников процесса.

  Освоение новых районов, увеличение потока информации в существующих системах, реконструкция устаревшего оборудования всё это является основанием для профессиональной квалифицированной деятельности инженеров по подготовке проектной документации.
  Правильные проектные решения с учетом развития смежных систем позволяют в конечном итоге полностью удовлетворить требованиям Заказчика разрабатываемых в целях реализации процесса строительства архитектурных, технических и технологических решений.

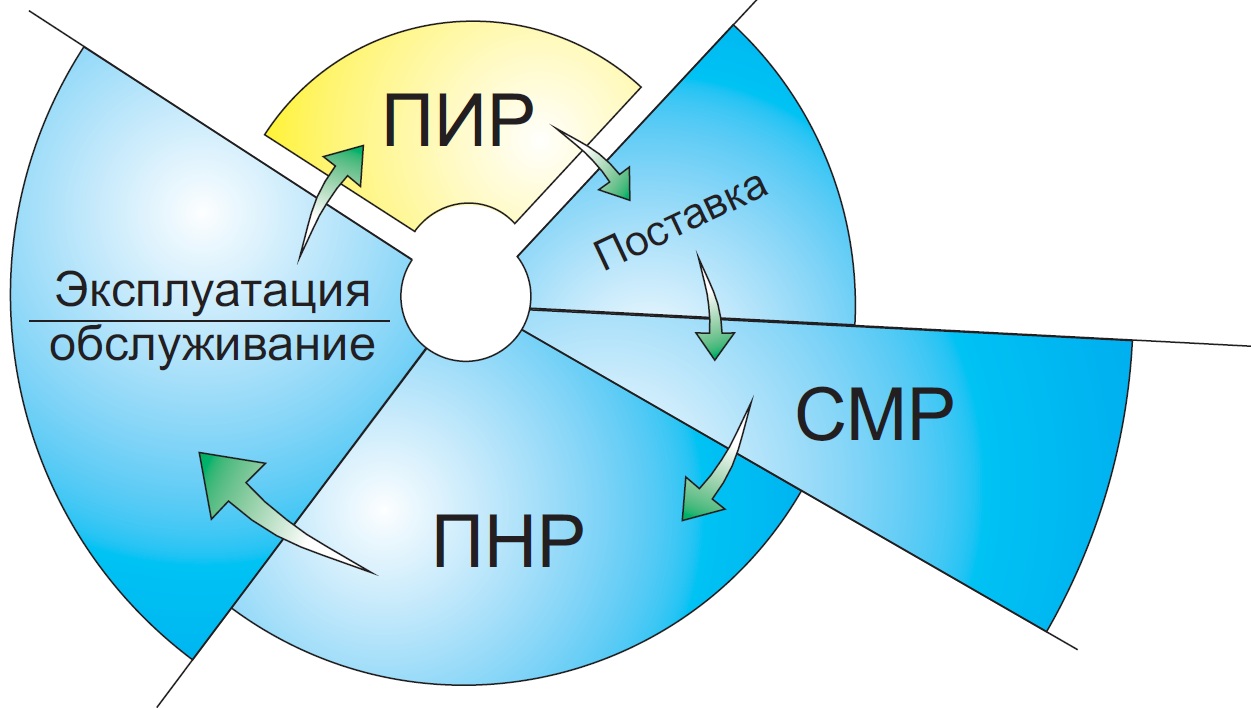

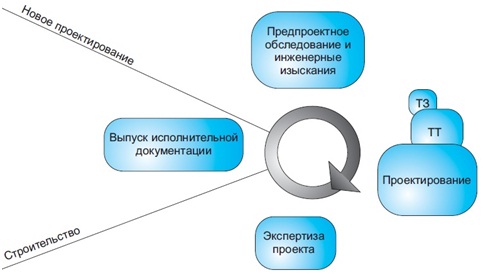

  Жизненный цикл любого проекта начинается со сбора исходных данных и определения предварительных проектных решений (иногда это называют философией будущей системы). Далее Заказчик, в тесном взаимодействии с проектной организацией, разрабатывает Техническое Задание для создания будущей системы.
  Техническое задание (ТЗ) - исходный документ на проектирование системы. ТЗ устанавливает основное назначение разрабатываемой системы, её технические и тактико-технические характеристики, показатели качества и технико-экономические требования, предписание по выполнению необходимых стадий создания документации (конструкторской, технологической, программной и т. д.) и её состав, а также специальные требования.
  На основании Технического Задания, включающего в себя перечень систем связи, количество которых может достигать нескольких десятков, выполняется расчёт смет на проектирование, выбирается стадийность, определяются технические требования к будущей системе.
Проектная документация объектов капитального строительства, как правило, подлежит экспертизе.
  Экспертиза проектной документации и (или) экспертиза результатов инженерных изысканий проводятся в форме государственной экспертизы либо в форме негосударственной экспертизы. Заключение негосударственной экспертизы должно приниматься Ростехнадзором наравне с заключением государственной экспертизы.

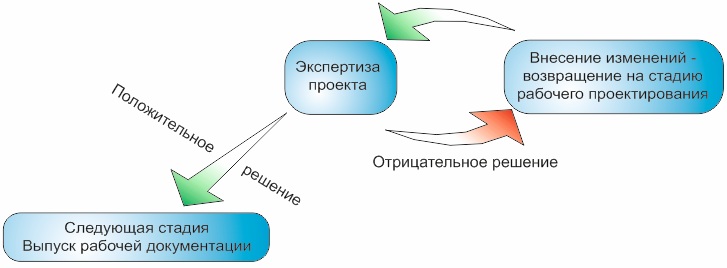

По результатам экспертизы получается положительное или отрицательное заключение.

  Положительное заключение подтверждает, что строительство объекта связи в соответствии с представленной документацией, отвечает всем нормам и правилам, действующим на территории Российской Федерации, не нарушает права физических и юридических лиц. Кроме того, строительство, в соответствии с выпущенным проектом, гарантирует целевое расходование средств, направленных на строительство сетей, объектов связи и информатизации за счет средств федерального бюджета и бюджетов субъектов Российской Федерации.

  Отрицательное заключение свидетельствует о необходимости доработки проектной документации, при этом (после доработки проектной документации) заказчик может представить её на повторную экспертизу.




  После успешного прохождения экспертизы на основании проектной документации выпускается рабочая документация необходимая для строительства.
  Проектирование завершается выпуском исполнительной документации с внесенными уточнениями в процессе строительства, когда все технические решения, заложенные на предыдущих стадиях, воплощаются в реальность и начинается эксплуатация объекта.

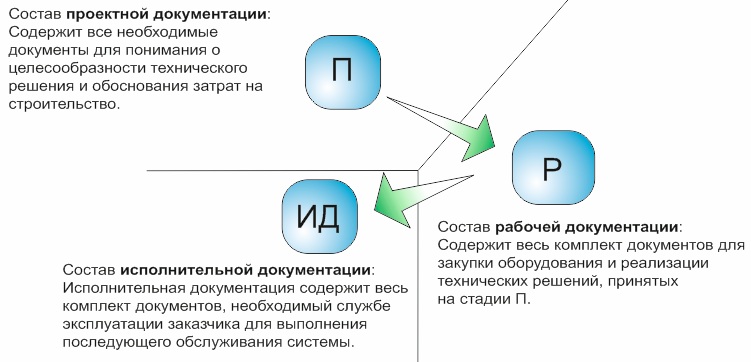

 Проектная стадия даёт необходимый и достаточный объём информации для обоснования бюджета строительства и использования технических средств в требуемом объёме.

- Общую пояснительную записку, которая описывает принятые технические решения, выбор типа и характеристик используемого оборудования, а так же его основные параметры;
- Общую схему организации связи;
- Описание стыков с существующими системами и соединительными линиями;
- Технические решения по обеспечению электропитания, молниезащиты и защитного заземления;
- Инженерные расчеты зон радио-покрытия базовых станций и расчёт параметров радиорелейных интервалов;
- Санитарные паспорта и Расчет Санитарно-защитных Зон и Зон Ограничения Застройки для проектируемых средств радиосвязи.






Рабочая документация является полной и подробной инструкцией для монтажа системы

- Планы размещения и монтажные чертежи установки оборудования;
- Трассы прокладки кабелей, кабельные журналы для их расключения;
- Точки подключения к существующим и смежным системам;
- Инструкции по конфигурированию.






  Исполнительная документация выпускается после завершения строительства и является неотъемлемой частью передачи объекта в эксплуатацию. В исполнительной документации отображается фактическая реализация проектных решений. Состав и вид исполнительной документации может сильно отличаться в зависимости от системы. Как правило, исполнительная документация включает:

- Установочные чертежи – при идеальных условиях совпадают с соответствующими чертежами в рабочей документации или рабочем проекте;
- Описание системы для эксплуатации, в том числе: индикацию, маркировку, кабельные журналы;
- Конфигурационные файлы - там, где это необходимо для понимания работы системы (передаются, как правило, в электронном виде так, как содержат очень большой объём дополнительной информации);
- Методику приёмосдаточных испытаний;
- Протокол испытаний и измерений;
- Прочие инструкции и материалы, необходимые для службы эксплуатации.
